螺旋式板換熱器是一種結構緊湊、占地面積小的高效換熱設備。現(xiàn)有的螺旋板式換熱器按其通道封閉情況分為，I型不可拆式、II型可拆式以及III型貫通式。它是由兩張平行的金屬板（通常由碳鋼和不銹鋼制成）在特制的繞線機上卷繞而成，形成一個熱交換通道，從中心開始，到邊緣結束。每塊鋼板上均勻焊有定距柱（氣泡），起支撐鋼板抵抗流體壓力的作用，也在流體在換熱通道中流動時起支撐作用。兩種流體流經相鄰的兩個通道溫度不同，通過螺旋鋼板傳熱，達到換熱的目的。

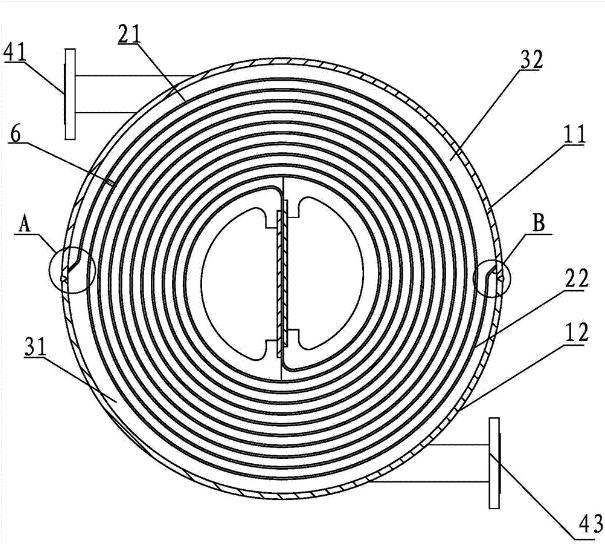

       目前無論是哪種結構型式，其半圓筒體和螺旋板之間是通過連接板，三者焊接在一起的。如附圖所示的一種螺旋板式換熱器，包括第一殼體11、第二殼體12、第一換熱板21、第二換熱板22、第一連接板和第二連接板，其中，第一連接板的一側面與第一換熱板21焊接，另一側面同時與第一殼體11、第二殼體12通過一道焊縫焊接。為了保證第一殼體11、第二殼體12與第一連接板的焊接強度，焊縫需要較大的填充量。第一連接板與第一換熱板21的焊接需要在第一連接板的兩邊焊接。兩張金屬板之間需焊有支撐子，支撐子的排列與固定采用特殊工藝，避免鋼板局部受熱，延遲使用壽命。
